La paziente, di 68 anni, buona salute generale, presentava un grave problema al ponte 17-15-14 con dolore alla masticazione, mobilità e grave perdita ossea su 17 e 12 (Figs. 1, 2, 3).
Si procedeva inizialmente registrando in digitale la biocopia del ponte (STL) per conservare la posizione esatta dei denti da ricostruire, rimozione del ponte e del dente 17 riapplicando il ponte come provvisorio segnadolo distale al 14 ed estraendo il 17 (Fig. 4).
Fig. 1 - Radiografia iniziale 17, 13, 12 con estrazione del 17 e guarigione in zona Tuber dopo 3 mesi
Fig. 2, 3 - Radiografie iniziali 17, 13, 12 con estrazione del 17 e guarigione in zona Tuber dopo 3 mesi
Fig. 4 - Radiografie iniziali 17, 13, 12 con estrazione del 17 e guarigione in zona Tuber dopo 3 mesi
Una volta atteso 3 mesi di guarigione dei tessuti molli, si procedeva all'esecuzione della TAC mediante repere codificato secondo il protocollo "impression registration" e al posizionamento di una minivite Ustomed in zona 16 per aumentare la precisione del navigatore nella lunga sella edentula distale (Figs. 5, 6, 7, 8).
Fig. 5 - Guarigione dopo 3 mesi, inserimento minivite Ustomed per inserire repere ed aumentare la precisione del Navigatore in zona edentula. Esecuzione della Cone Beam con repere per il protocollo "instant registration"

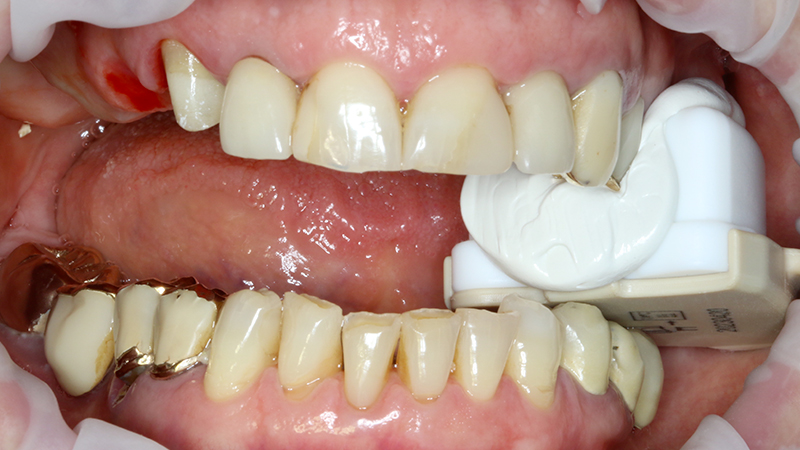

Fig. 6 - Guarigione dopo 3 mesi, inserimento minivite Ustomed per inserire repere ed aumentare la precisione del Navigatore in zona edentula. Esecuzione della Cone Beam con repere per il protocollo "instant registration"

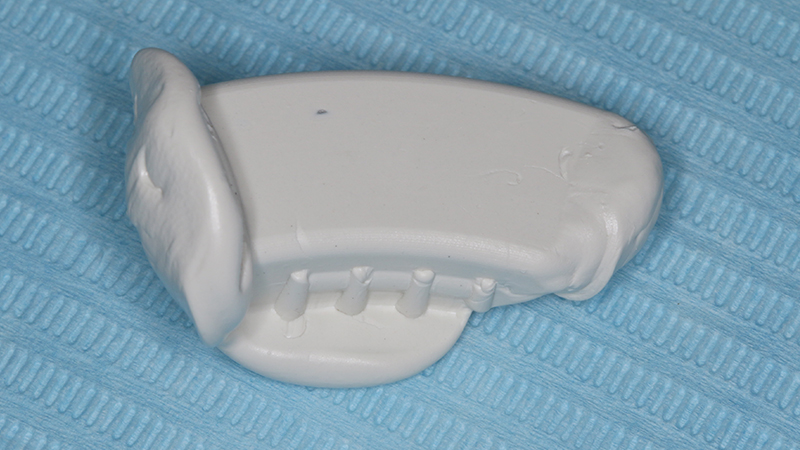

Fig. 7 - Guarigione dopo 3 mesi, inserimento minivite Ustomed per inserire repere ed aumentare la precisione del Navigatore in zona edentula. Esecuzione della Cone Beam con repere per il protocollo "instant registration"

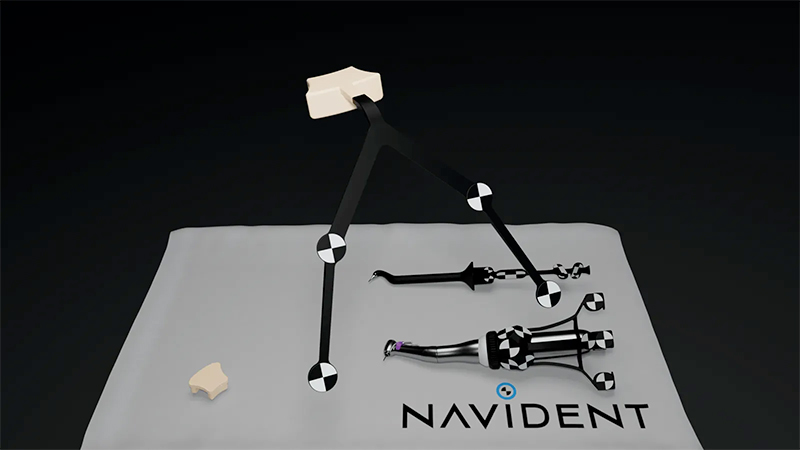

Fig. 8 - Guarigione dopo 3 mesi, inserimento minivite Ustomed per inserire repere ed aumentare la precisione del Navigatore in zona edentula. Esecuzione della Cone Beam con repere per il protocollo "instant registration"
Veniva eseguita la pianificazione del caso con l'utilizzo dell'STL della Biocopia (Fig. 9) e della gengiva guarita (Fig. 10), e di tutti gli impianti: zona 12 con pianificazione post-estrattiva flapless con Socket Shield (Fig. 11), zona 14 (Fig. 12), zona 15 (Fig. 13) e zona pterigoidea (Fig. 14). Dopo la chirurgia (Video 1 e 2), OPT post-operatoria e endorali venivano fatte per valutare il rialzo di seno trans-crestale (Figs. 15, 16, 17, 18).
Video 1. Preparazione dei siti implantari in chirurgia dinamica, impianto anteriore ed impianti posteriori.
Video 2. Preparazione dei siti implantari in chirurgia dinamica, impianto anteriore ed impianti posteriori.

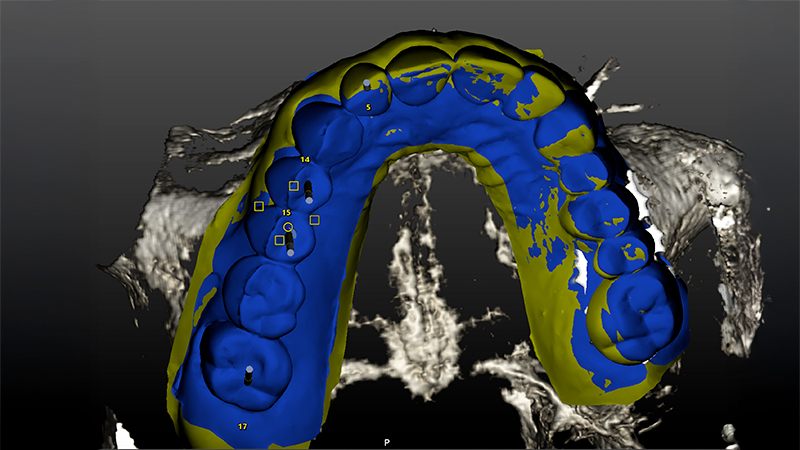

Fig. 9 - Pianificazione chirurgica della posizione implantare su Software Navident (Claronav) basandosi sulla posizione dei denti originali mediante sovrapposizione di impronta ottica con e senza i denti (STL). Particolare attenzione è stata posta al parallelismo degli impianti 15 e 14, al corretto posizionamento con tecnica Socket Shield su 12 e alla correzione predefinita di 30° del moncone dell'impianto pterigoideo per mantenere il parallelismo conometrico protesico

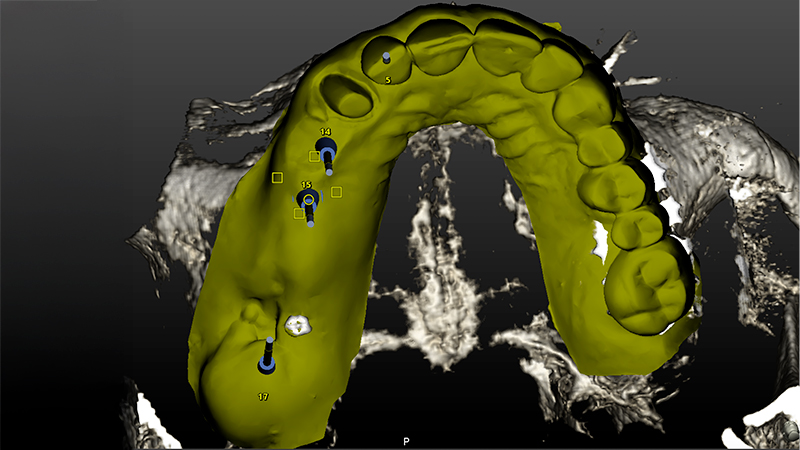

Fig. 10 - Pianificazione chirurgica della posizione implantare su Software Navident (Claronav) basandosi sulla posizione dei denti originali mediante sovrapposizione di impronta ottica con e senza i denti (STL). Particolare attenzione è stata posta al parallelismo degli impianti 15 e 14, al corretto posizionamento con tecnica Socket Shield su 12 e alla correzione predefinita di 30° del moncone dell'impianto pterigoideo per mantenere il parallelismo conometrico protesico

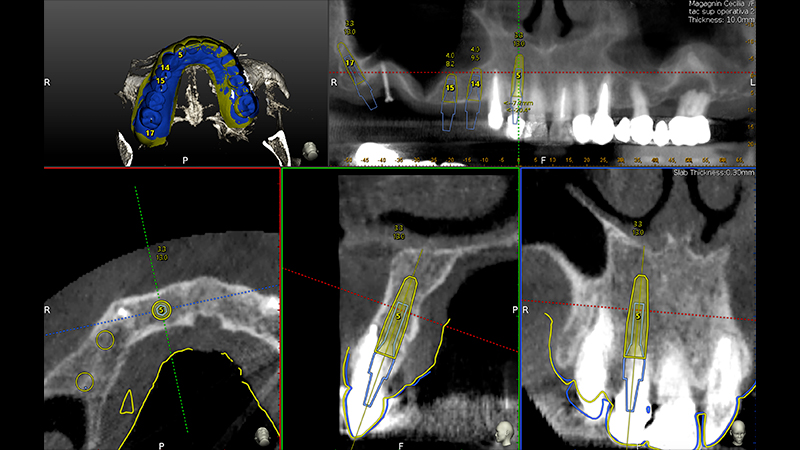

Fig. 11 - Pianificazione chirurgica della posizione implantare su Software Navident (Claronav) basandosi sulla posizione dei denti originali mediante sovrapposizione di impronta ottica con e senza i denti (STL). Particolare attenzione è stata posta al parallelismo degli impianti 15 e 14, al corretto posizionamento con tecnica Socket Shield su 12 e alla correzione predefinita di 30° del moncone dell'impianto pterigoideo per mantenere il parallelismo conometrico protesico

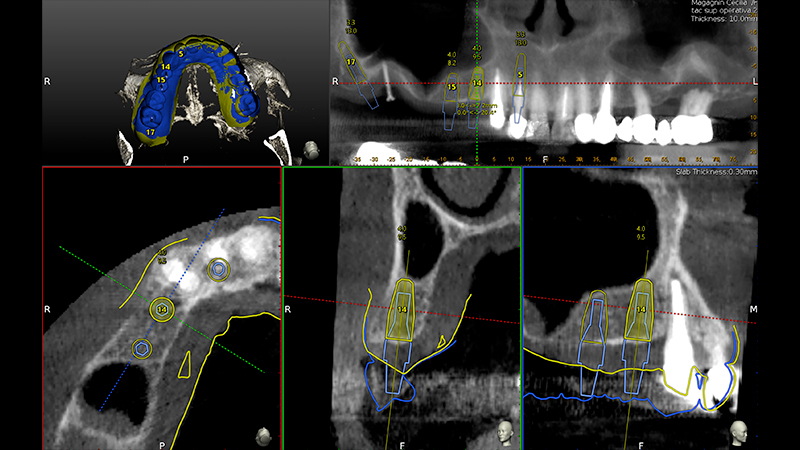

Fig. 12 - Pianificazione chirurgica della posizione implantare su Software Navident (Claronav) basandosi sulla posizione dei denti originali mediante sovrapposizione di impronta ottica con e senza i denti (STL). Particolare attenzione è stata posta al parallelismo degli impianti 15 e 14, al corretto posizionamento con tecnica Socket Shield su 12 e alla correzione predefinita di 30° del moncone dell'impianto pterigoideo per mantenere il parallelismo conometrico protesico

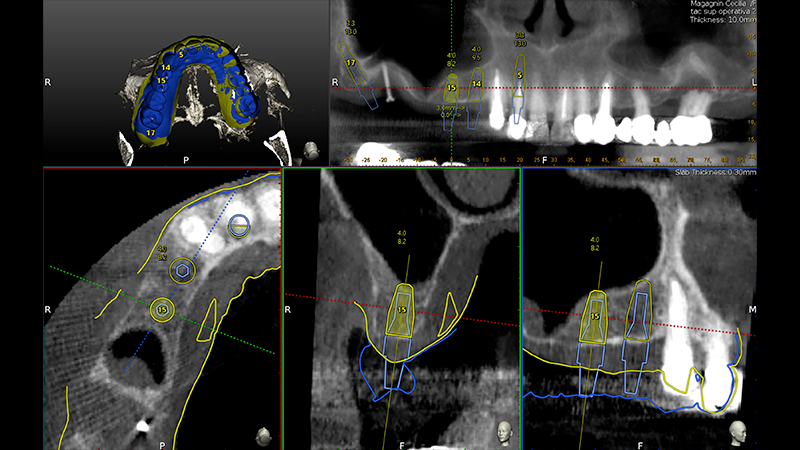

Fig. 13 - Pianificazione chirurgica della posizione implantare su Software Navident (Claronav) basandosi sulla posizione dei denti originali mediante sovrapposizione di impronta ottica con e senza i denti (STL). Particolare attenzione è stata posta al parallelismo degli impianti 15 e 14, al corretto posizionamento con tecnica Socket Shield su 12 e alla correzione predefinita di 30° del moncone dell'impianto pterigoideo per mantenere il parallelismo conometrico protesico

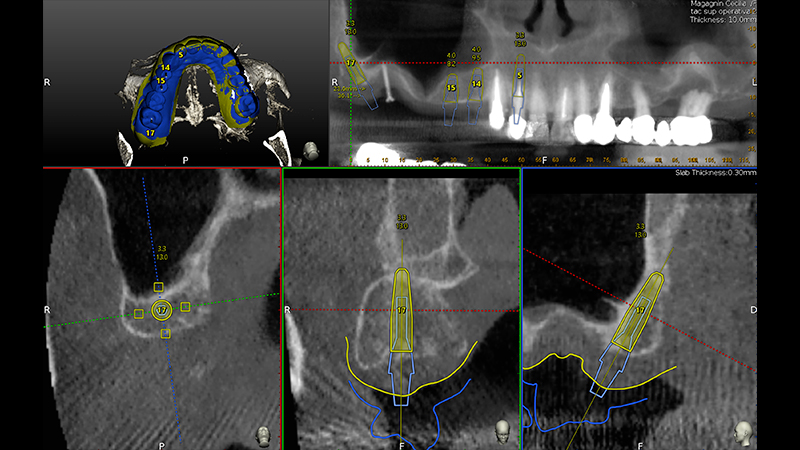

Fig. 14 - Pianificazione chirurgica della posizione implantare su Software Navident (Claronav) basandosi sulla posizione dei denti originali mediante sovrapposizione di impronta ottica con e senza i denti (STL). Particolare attenzione è stata posta al parallelismo degli impianti 15 e 14, al corretto posizionamento con tecnica Socket Shield su 12 e alla correzione predefinita di 30° del moncone dell'impianto pterigoideo per mantenere il parallelismo conometrico protesico
Fig. 15 - OPT con pterigoideo 17, rialzo trans-crestale 15 e Socket Shield su 12 e applicazione monconi per le conometrie protesiche parallele
Fig. 16, 17, 18 - OPT con pterigoideo 17, rialzo trans-crestale 15 e Socket Shield su 12 e applicazione monconi per le conometrie protesiche parallele
Sul 12 veniva eseguito un impianto post-estrattivo con carico immediato mediante moncone conometrico e provvisorio ricavato ribasando una cappetta provvisoria in peek e applicazione a frizione mediante conometria (Figs. 19, 20, 21, 22, 23).
Fig. 19, 20 - Carico immediato su 12 con moncone conometrico dritto e cappetta provvisoria in peek ribasata in resina su provvisorio. Foto dopo l'intervento con esecuzione flapless e leggera plastica gengivale del Tuber applicazione di cappette di guarigione in peek. Guarigione dei tessuti dopo 3 mesi e impronta digitale definitiva per finalizzare il caso
Fig. 21 - Carico immediato su 12 con moncone conometrico dritto e cappetta provvisoria in peek ribasata in resina su provvisorio. Foto dopo l'intervento con esecuzione flapless e leggera plastica gengivale del Tuber applicazione di cappette di guarigione in peek. Guarigione dei tessuti dopo 3 mesi e impronta digitale definitiva per finalizzare il caso
Fig. 22 - Carico immediato su 12 con moncone conometrico dritto e cappetta provvisoria in peek ribasata in resina su provvisorio. Foto dopo l'intervento con esecuzione flapless e leggera plastica gengivale del Tuber applicazione di cappette di guarigione in peek. Guarigione dei tessuti dopo 3 mesi e impronta digitale definitiva per finalizzare il caso
Fig. 23 - Carico immediato su 12 con moncone conometrico dritto e cappetta provvisoria in peek ribasata in resina su provvisorio. Foto dopo l'intervento con esecuzione flapless e leggera plastica gengivale del Tuber applicazione di cappette di guarigione in peek. Guarigione dei tessuti dopo 3 mesi e impronta digitale definitiva per finalizzare il caso
La finalizzazione del caso avveniva con protesi in metallo-ceramica passivata su cappe conometriche in bocca (Figs. 24, 25, 26, 27, 28, 29, 30, 31, 32) e radiografie finali ad un anno dal carico (Figs. 33, 34).
Fig. 24 - Applicazione ponte in metallo ceramica su cappette conometriche passivate in bocca mediante cemento Multilink Hybrid e risultato finale

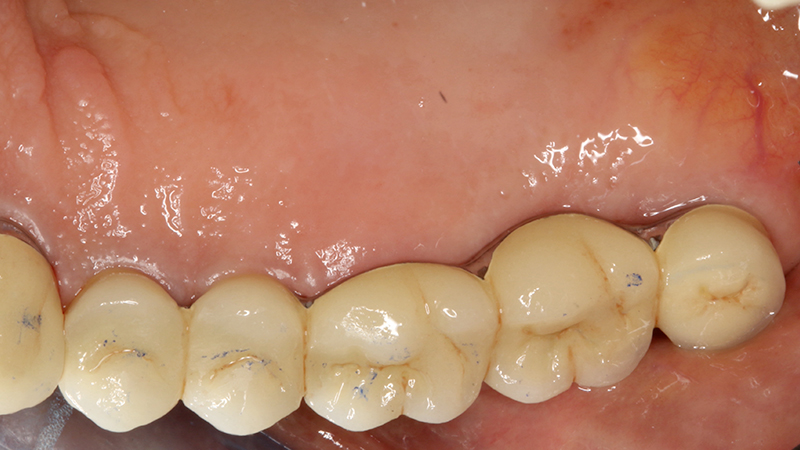

Fig. 25 - Applicazione ponte 17 - 14 in metallo ceramica su cappette conometriche passivate in bocca mediante cemento Multilink Hybrid e risultato finale

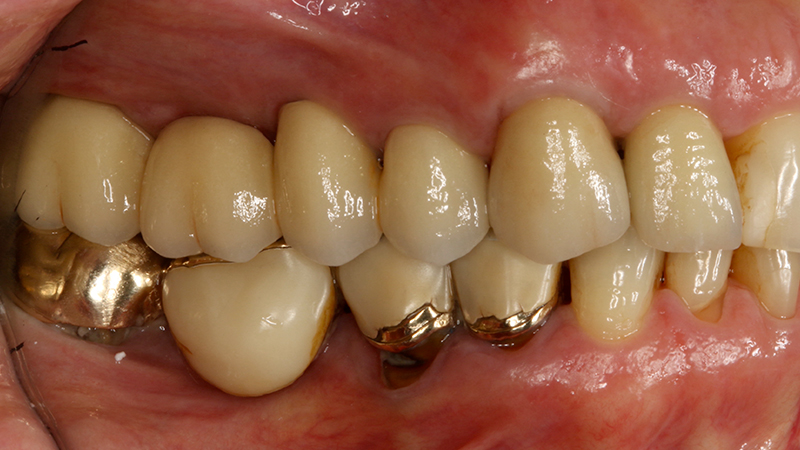

Fig. 26 - Applicazione ponte 17 - 14 in metallo ceramica su cappette conometriche passivate in bocca mediante cemento Multilink Hybrid e risultato finale
Fig. 27 - Applicazione ponte 17 - 14 in metallo ceramica su cappette conometriche passivate in bocca mediante cemento Multilink Hybrid e risultato finale

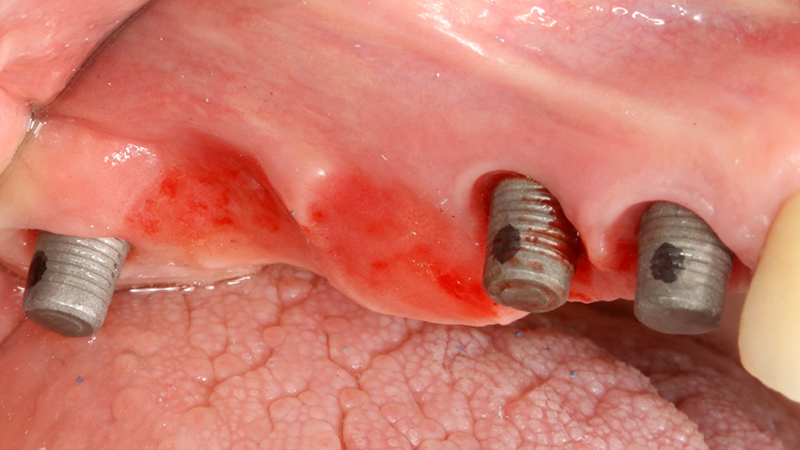

Fig. 28 - Applicazione ponte 17 - 14 in metallo ceramica su cappette conometriche passivate in bocca mediante cemento Multilink Hybrid e risultato finale

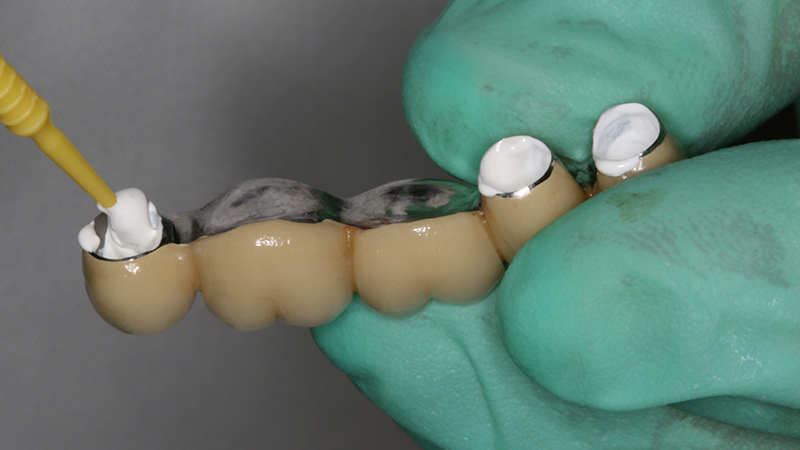

Fig. 29 - Applicazione ponte 17 - 14 in metallo ceramica su cappette conometriche passivate in bocca mediante cemento Multilink Hybrid e risultato finale

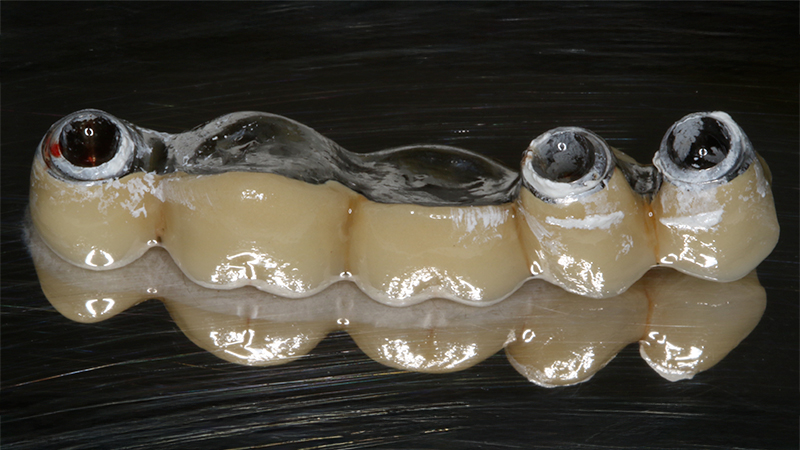

Fig. 30 - Applicazione ponte 17 - 14 in metallo ceramica su cappette conometriche passivate in bocca mediante cemento Multilink Hybrid e risultato finale
Fig. 31 - Applicazione ponte 17 - 14 in metallo ceramica su cappette conometriche passivate in bocca mediante cemento Multilink Hybrid e risultato finale

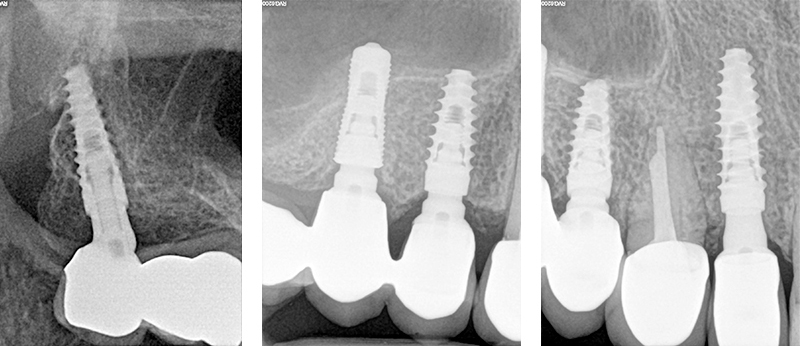

Figs. 32, 33, 34 - Radiografie finali impianti 17, 15, 14 ad un anno dal carico con guarigione del rialzo di seno trans-crestale del 15, impianto pterigoideo 17 e Socket Shield 12
